Información Básica.
No. de Modelo.
G-085
servicio
para el sellado de tuberías de petróleo y gas
estándar de juntas
b16,20 api 6a norsok l-005
cara de brida
rtj
presión
600lb 900lb 1500lb 2500lb
Paquete de Transporte
Sea Shipment
Especificación
R-series, RX, BX, IX
Marca Comercial
Qishine
Origen
China
Código del HS
7318220001
Descripción de Producto
Conjunto de las juntas de anillo están los yacimientos de petróleo para la industria de procesos y funciones. Juntas de anillo oval, de forma oval junta pertenecen a una serie de API 6R Anillo Oval de Juntas, estas juntas son utilizados en las presiones de hasta 10.000 psi. El tipo oval de la junta es el único que se ajuste a una parte inferior redondeados groove. Las juntas y no volver a utilizarse después del apriete. R & Serie RX
La serie R Tipo de timbre de la Serie R juntas conjuntos están disponibles en octogonal ovalada y diseños. El óvalo diseño puede ser utilizado en los mayores de la glándula de fondo redondo de diseños, mientras que tanto se pueden utilizar en un fondo plano de diseño. Están disponibles de la Serie R hasta 5.000 PSI. La Serie RX Serie RX son reemplazables con juntas de octogonal de la serie R diseñado para el API 6B las bridas. RX de la serie R de llevar a cabo en las situaciones que tienen mayores presiones con más intensas las vibraciones. RX juntas están disponibles hasta 5.000 PSI. Anillo de la brida de juntas, el estilo BX Los números de referencia Modelo R & RX

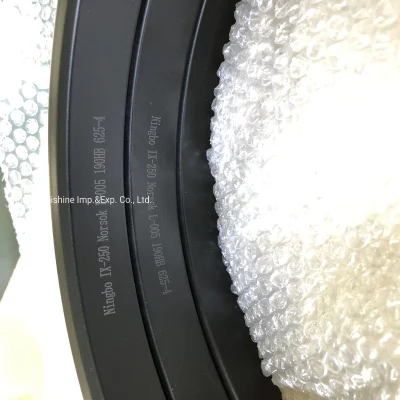

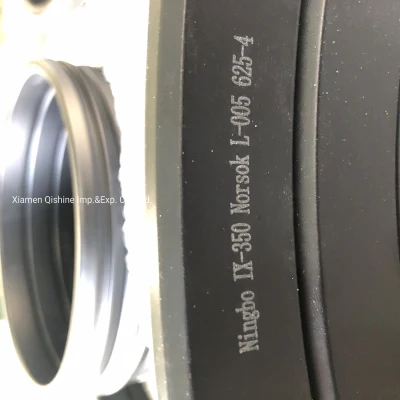

IX NORSOK L-005 Series
| R OvalR OctagonalRX | Los materiales de acero inoxidable 304-200°Cto460°C de acero inoxidable 316-200°Cto 420°C Acero bajo en carbono-100°Cto500°C de acero suave-100°Cto500°C *El acero inoxidable 316 y 304 pueden superar las temperaturas de funcionamiento continuo (hasta 760C), sin embargo, esto dará como resultado inter granular de la corrosión. Por favor, consulte a un representante de la junta de alta tecnología. |
| El tamaño del tubo | 150 | Número de anillo en la presión nominal (lbs). | |||||
| 300 | 400 | 600 | 900 | 1500 | 2500 | ||
| 1/2 pulg. | - | R11 | - | R11 | - | El R12 | R13 |
| 3/4 pulg. | - | R13 | - | R13 | - | R14 | R16 |
| 1" | R15. | R16 | - | R16 | - | R16 | R18 |
| 1-1/4" | R17 | R18 | - | R18 | - | R18 | R21 |
| 1-1/2" | R19 | R/RX20 | - | R/RX20 | - | R/RX20 | R/RX23 |
| 2" | R22 | R/RX23 | - | R/RX23 | - | R/RX24 | R/RX26 |
| 2-1/2" | R/RX25 | R/RX26 | - | R/RX26 | - | R/RX27 | R28 |
| 3" | R29 | R/RX31 | - | R/RX31 | R/RX31 | R/RX35 | R32 |
| 3-1/2" | R33 | R34 | - | R34 | - | - | - |
| 4" | El R36 | R/RX37 | R/RX37 | R/RX37 | R/RX37 | R/RX39 | R38. |
| 5" | R40 | R/RX41 | R/RX41 | R/RX41 | R/RX41 | R/RX44 | R42 |
| 6" | R43 | R/RX45 | R/RX45 | R/RX45 | R/RX45 | R/RX46 | R/RX47 |
| 8" | R48 | R/RX49 | R/RX49 | R/RX49 | R/RX49 | R/RX50 | R51 |
| 10" | R52 | R/RX53 | R/RX53 | R/RX53 | R/RX53 | R/RX54 | R55 |
| 12" | R56 | R/RX57 | R/RX57 | R/RX57 | R/RX57 | R58 | R60 |
| 14" | R59 | R61 | R61 | R61 | R62 | R/RX63 | - |
| 16" | R64 | R/RX65 | R/RX65 | R/RX65 | R/RX66 | R67 | - |
| 18" | R68 | R/RX69 | R/RX69 | R/RX69 | R/RX70 | R71 | - |
| 20" | R72 | R/RX73 | R/RX73 | R/RX73 | R/RX74 | R75 | - |
| 24" | R76 | R77 | R77 | R77 | R78 | R79 | - |
